GB6069-85滚子链联轴器

发布时间:2020-06-08
GB6069-85滚子链联轴器

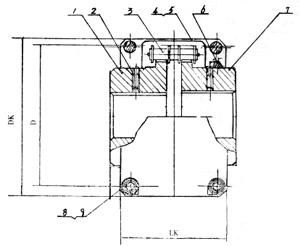

GB6069-85滚子链联轴器特点: 具有结构简单,装拆容易;尺寸紧凑,工作可靠效率高,寿命长,适用各种工作环境,维修方便,成本低廉等特点。 滚子链联轴器已列为国家标准GB6069-85,适用于各种机械联接两同轴线的传动轴;通常用于起动频繁的高低速传动。 工作温度为-40 ~+120℃; 传递公称扭矩为40~25000N.m。 轴孔型式有圆柱形(Y)、圆锥形(Z)和短圆柱形(J)。 轴孔和键槽的型式和尺寸按国家标准GB3852-83《联轴器轴柱和键槽型式及尺寸》的规定加工。半联轴器采用精致铸造,铸钢ZG35Ⅱ,轴孔和键槽采用拉制成型。链条均采用符合国家标准品牌的优异产品配套。 结构图

滚子链联轴器基本参数和主要尺寸

型号 公称扭矩 Tn N.m 转速 r/min 轴孔直径 d1,d2  轴孔长度 链号 齿数Z 节距P D S Dk max Lk max 最大尺寸偏差 惯性扭矩 (kg.m2) 重量(kg)
无罩 有罩 L L1 轴向mm 径向mm 角度°
GL1 40 1400 4500 16-20 42-52 38 06B 14 9.525 51.06 4.9 70 70 1.4 ±0.19 0.00010 0.40
GL2 63 1250 4500 19-24 42-52 38 06B 16 9.525 57.08 4.9 75 75 1.4 ±0.19 0.00020 0.70
GL3 100 1000 4000 20-25 52-62 38-44 08B 14 12.7 68.88 6.7 85 80 1.9 ±0.25 0.00038 1.1
GL4 160 1000 4000 24-32 52-82 44-60 08B 16 12.7 76.91 6.7 95 88 1.9 ±0.25 0.00086 1.8
GL5 250 900 3150 28-40 62-112 60-84 10A 16 15.875 94.46 9.2 112 100 2.3 ±0.32 0.0025 3.2
GL6 400 630 2500 32-50 82-112 60-84 10A 20 15.875 116.57 9.2 140 105 2.3 ±0.32 0.0058 5.0
GL7 630 630 2500 40-60 112-142 84-107 12A 18 19.05 127.78 10.9 150 122 2.8 ±0.38 0.012 7.4
GL8 1000 500 2240 45-70 112-142 84-107 16A 16 25.40 154.33 14.3 180 135 3.8 ±0.50 0.025 11.1
GL9 1600 400 2000 50-80 112-172 107-132 16A 20 25.40 186.20 14.3 215 145 3.8 ±0.50 0.061 20.0
GL10 2500 315 1600 60-90 142-172 107-132 20A 18 31.75 213.02 17.8 245 165 4.7 ±0.63 0.079 26.1
GL11 4000 250 1500 75-100 142-212 107-167 24A 16 38.1 213.49 21.5 270 195 5.7 ±0.76 0.188 39.2
GL12 6300 250 250 85-120 172-212 132-167 28A 16 44.45 270.08 24.9 316 205 6.6 ±0.88 0.380 59.4
GL13 10000 200 1120 100-140 212-252 167-202 32A 18 50.8 340.80 28.6 380 230 7.6 ±1.0 0.869 86.5
GL14 16000 200 1000 120-160 212-302 167-242 32A 22 50.8 405.22 28.6 450 250 7.6 ±1.0 2.06 150.8
GL15 25000 200 900 140-190 252-352 202-228 40A 20 63.5 466.25 35.6 510 285 9.5 ±0.27 4.37 234.4
